Gear Structure tasnifi
Odatda tishli tishlar, tish oluklari, so'nggi yuzlar, oddiy yuzlar, qo'shimchalar doiralari, tish ildizi doiralari, tayanch doiralar va indeks doiralari mavjud.

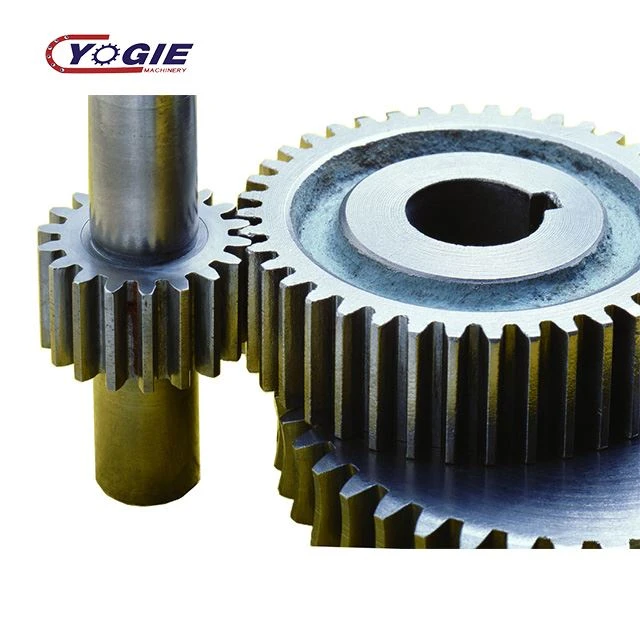

Tishli tish
Tish sifatida qisqartirilgan, bu tishli g'ildirakning qavariq qismidir. Ushbu qavariq qismlar odatda radial shaklda joylashtirilgan. Tishli g'ildirak ustidagi tishlar bir-biriga tegib turadi, shunda tishli g'ildirak uzluksiz mash tortib ishlaydi.
Yugurish
Bu tishli ustidagi ikkita tishli tish orasidagi bo'shliq; so'nggi yuz silindrsimon tishli yoki silindrsimon chuvalchangda, tekislik esa tishli yoki qurtning o'qiga perpendikulyar.
Oxirgi yuz
Bu vitesning ikkala uchidagi tekislik.
Dharma
Vitesning tish chizig'iga perpendikulyar bo'lgan tekislikka ishora qiladi.
Qo'shimcha doiralar
Tishning uchi joylashgan doirani nazarda tutadi.
Tish ildizi doirasi
Yivning pastki qismi joylashgan doirani nazarda tutadi.
Asosiy doira
Evolyutsiyani hosil qiluvchi hosil qiluvchi chiziq - bu aylanuvchi aylana.
Indeks doirasi
Bu oxirgi yuzdagi uzatmaning geometrik o'lchamlarini hisoblash uchun mos yozuvlar doirasi.
Asosiy parametrlar
Tishlar soni Z
Yopiq uzatmalar qutisi odatda yuqori tezlikka ega. Transmissiyaning barqarorligini oshirish va ta'sir va tebranishni kamaytirish uchun ko'proq tishlarga ega bo'lish yaxshiroqdir. Pinyonning tishlari soni z1=20-40 bo'lishi mumkin. Ochiq (yarim ochiq) uzatmalar qutisi, chunki tishli tishlar asosan eskirgan, tishli g'ildirakning kichkina bo'lishiga yo'l qo'ymaslik uchun pion uchun juda ko'p tish ishlatilmasligi kerak, odatda z1=17 ~ 20.
Vintli burchak
β> 0 chap qo'l;
β< 0="" -="" o'ng="">
Tish balandligi
pn=ptcosβ (n va t pastki yozuvlari normal yo'nalish va oxirgi yuz belgilarini aks ettiradi)
Modul
Modul deganda, xuddi shu yon tishlar profilidagi ikkita qo'shni tishli tish orasidagi p oralig'ining p (p=p / p) aylana nisbati, millimetrga nisbati tushuniladi. Modul - bu modulli tishli tishlarning asosiy parametrlaridan biridir. To'g'ri, spiral va konusning uzatmalarining modullari uchun iltimos, standart modulli seriyali jadvalga murojaat qiling (GB / T 1357-1987).
mn=mtcosβ
m=p/ π
Vitesning indeks doirasi tishli vitesning har bir qismini o'lchamini hisoblash va hisoblash uchun asos bo'lib, vitesning indeks doirasi atrofi=-d=zp
M moduli - bu vitesning o'lchamini belgilaydigan asosiy parametr. Xuddi shu miqdordagi tishlarga ega bo'lgan vites katta modulga ega va uning hajmi ham kattaroqdir.
bosim burchagi
a rb=rcosa=1 / 2mzcosa
Ikkala vitesning balandlik doiralarining teginish nuqtasida P, ikkita tish profilining egri chiziqlarining umumiy normal chizig'i (ya'ni tish profilining kuch yo'nalishi) va ikkita baland doiraning umumiy teginish chizig'i orasidagi keskin burchak (ya'ni bir zumda P) nuqtada harakatlanish yo'nalishi deyiladi Bosim burchagi ulanish burchagi deb ham ataladi. Bitta vites uchun bu tish profilining burchagi. Standart viteslarning bosim burchagi odatda 20&ga teng;. Ba'zi hollarda a=14,5 °, 15 °, 22,50 ° va 25 ° ham ishlatiladi.
Ko'rsatkich doirasining diametri
d=m*z
Markaziy masofa
a=1/2*m(z1+z2)
To'g'ri mash tortish shartlari
m1=m2,α1=α2,β1=β2
Vitesni pastga tushirishining oldini olish uchun a=20 ° ga teng bo'lgan standart tekis silindrsimon vites uchun z1≥17 olinishi kerak. Z2=u · z1.
Qo'shimcha balandlik koeffitsienti va boshni tozalash koeffitsienti
—H*a, C*
Ikkita vitesni to'rga o'rnatganida, bitta vitesning tish uchi har doim boshqa vitesning tish ildiziga kiradi. Issiqlik kengayishini oldini olish va moylash uchun joy bo'lishi uchun tish ildizi balandligi tish uchi balandligidan kattaroq bo'lishi kerak. Shu sababli qo'shimchaning balandlik koeffitsienti va boshni tozalash koeffitsienti kiritiladi.
Oddiy tish: h * a=1; C *=0,25 Qisqa tish: h * a=0,8; C *=0,3
